L serija — narudžbinaCantilever L
Cantilever L
do 13,5 m · 1200 kg
Šina LZ6 — za industrijske kapije ekstremnih dimenzija
Samonosivi sistem za industrijske objekte, aerodrome i kapije sa ekstremnim zahtevima. Sve komponente se naručuju posebno po vašim merama — nema gotovog seta.
Max otvor
13,5 m
Max težina
1200 kg
Šina
LZ6
Stanje
Narudžbina
Važna napomena
Cantilever L nema gotov set. Za razliku od S i M serije, sve komponente L serije — kolica, šina, poklopac, podizni točak i podizač — naručuju se posebno po vašim merama. Kontaktirajte nas sa dimenzijama kapije i mi pravimo detaljan proračun i ponudu.
Komponente sistema

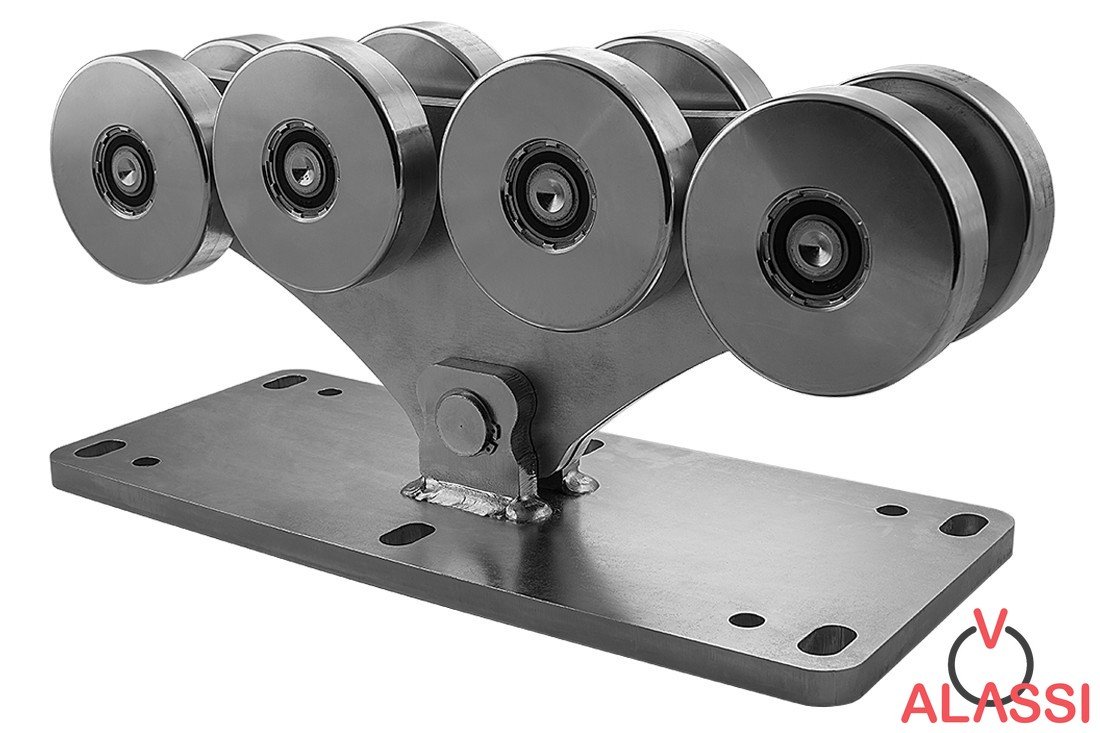

Kolica
SPEED-L

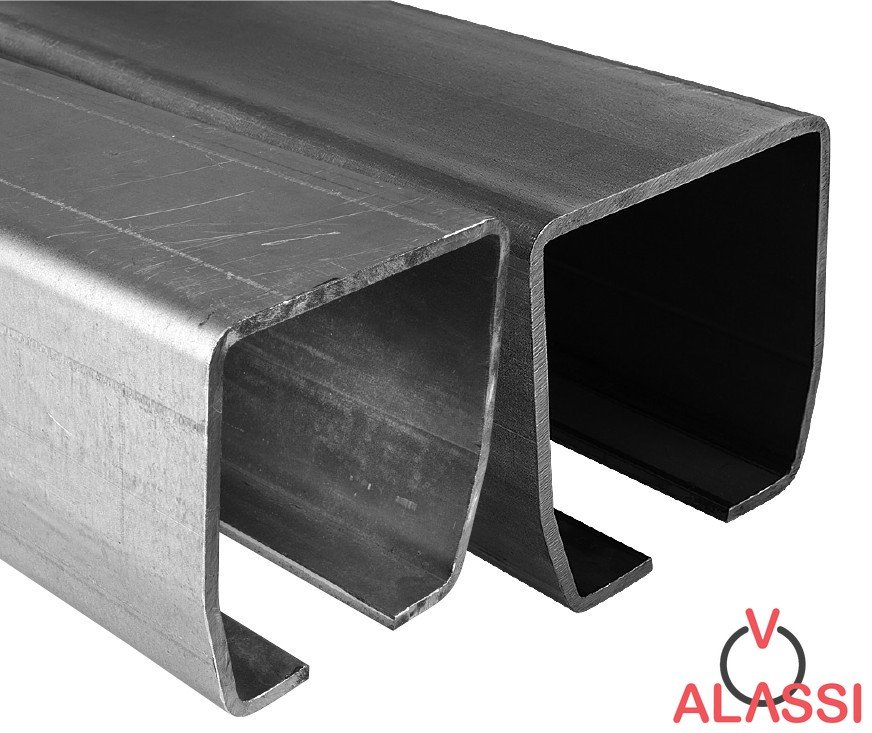

Šina
STAGE LZ6

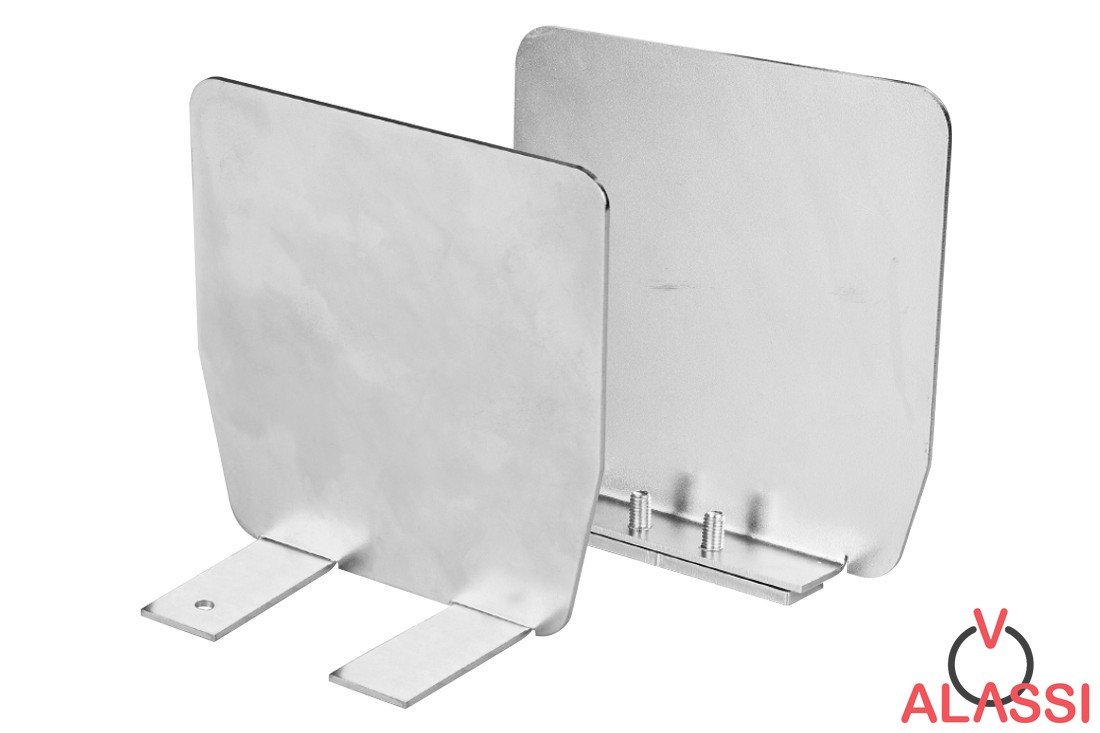

Poklopac mehanizma
PILOT L

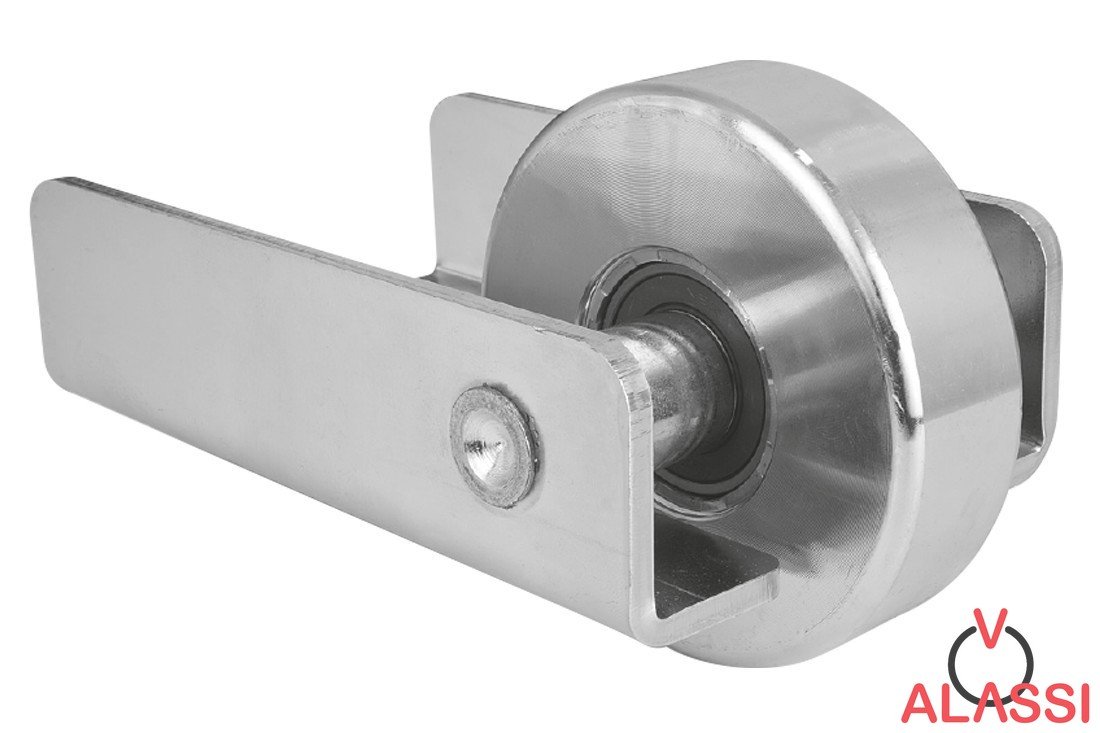

Podizni točak
RUN-L

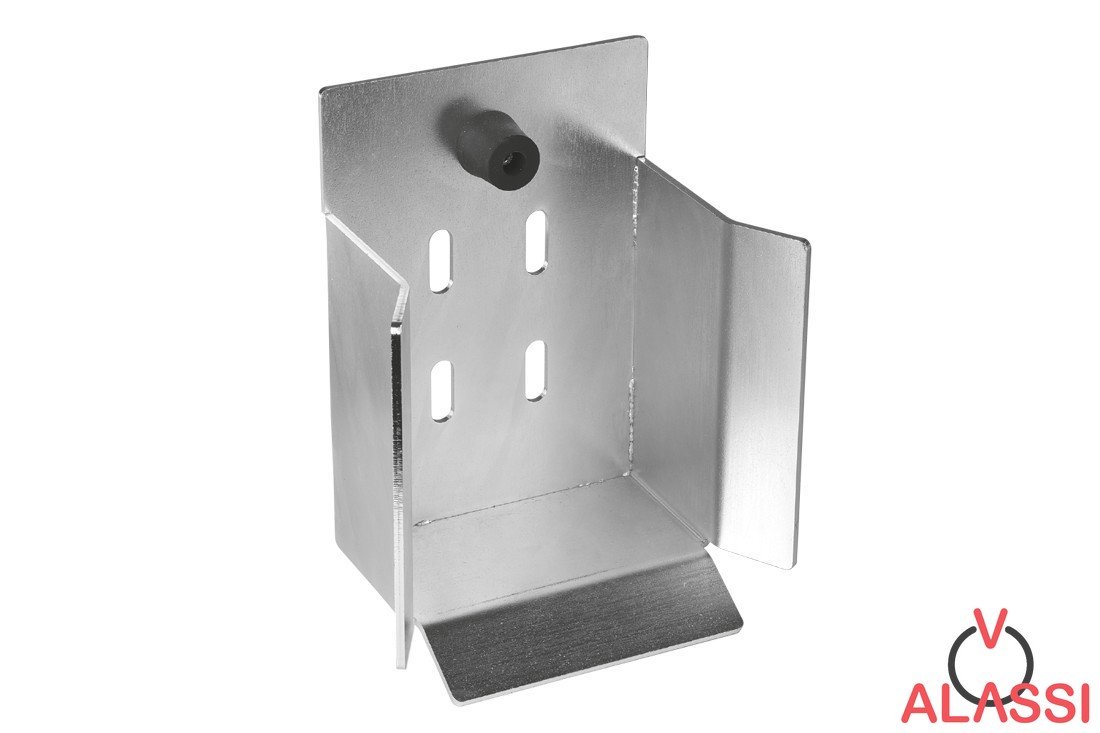

Podizač
LAST-L
Tehničke specifikacije
| Parametar | Vrednost |
|---|---|
| Serija | L (Large) |
| Max širina otvora | 13,5 m |
| Max težina kapije (sa šinom) | 1200 kg |
| Šina | STAGE LZ6 — po merama |
| Težina šine LZ6 (1m) | 21,7 kg/m |
| Naručivanje | Sve komponente posebno |
| Materijal | Čelik, Wupermann standard |
| Ležajevi | Japanski kuglični ležajevi |
| Poreklo | CAIS, Češka Republika |
| Dostupnost | Po narudžbini |
Tabela proračuna
Rep kapije i dimenzije dvorišta — L serija
Okvirne vrednosti za standardnu montažu. Tačan proračun dobijate na osnovu vaših dimenzija.
| Otvor (A) | Rep (C) | Ukupno (L) | Min. dvorište | Max težina |
|---|---|---|---|---|
| 8,0 m | 3,30 m | 11,30 m | 11,30 m | 925 kg |
| 9,0 m | 3,60 m | 12,60 m | 12,60 m | 975 kg |
| 10,0 m | 3,90 m | 13,90 m | 13,90 m | 1025 kg |
| 11,0 m | 4,20 m | 15,20 m | 15,20 m | 1075 kg |
| 12,0 m | 4,50 m | 16,50 m | 16,50 m | 1125 kg |
| 13,5 m | 4,95 m | 18,45 m | 18,45 m | 1200 kg |
L serija
Cantilever L
Šina LZ6
Po narudžbini — kontaktirajte nas
Max otvor13,5 m
Max težina1200 kg
ŠinaLZ6 · po merama
NaručivanjePosebno
Dokumentacija
Uputstvo za montažu — L serija
PDF
Proizvođač: cais.eu
Trebate Cantilever L?
Pošaljite nam dimenzije otvora i težinu kapije — pravimo detaljan proračun i ponudu. Sve komponente naručujemo direktno iz CAIS fabrike.
